Sistema di estinzione dell'incendio a eptafluoropropano (FM200):
L'eptafluoropropano (HFC-227ea) è un estintore di gas pulito sviluppato dalla Great Lakes Corporation degli Stati Uniti per l'estinguimento chimico.È incolore., inodore, poco tossico, non conduttivo e non inquinante l'oggetto protetto.soddisfa i requisiti di protezione dell'ambiente, e è un sostituto ideale per gli estintori alonici in questa fase.
Classificazione per sistemazione della rete di condotte:
1Sistema di estinzione combinato
Un sistema di estinzione che utilizza un gruppo di dispositivi di stoccaggio di agenti antincendio per proteggere zone di protezione multiple.Diversi rami del tronco possono essere separati dal tubo principale dell'agente estintore, e le valvole selezionatrici sono impostate rispettivamente per trasportare l'agente estintore nell'area in cui si trova l'incendio in base alle esigenze di estinzione.
2Sistema di estinzione dell'incendio indipendente dall'unità
Un sistema di estinzione che utilizza uno o un gruppo di contenitori per l'estintore per proteggere una zona di protezione.
Tipo indipendente dalla rete dei gasdotti:
3- Composizione e principio di funzionamento del sistema di estinzione a gas
Serbatoio di stoccaggio di agenti estinti: utilizzato per contenere gli agenti estinti.
Seringa di gas di avvio: è costituita da una valvola solenoide multifunzione, che può essere aperta da più funzioni come elettricità, gas e manuale,e è collegato alla valvola di selezione e alla valvola del contenitore attraverso condotte per fornire una fonte di gas di partenza per controllare l'estinguimento dell'area di protezioneLa pressione di stoccaggio del gas di guida è di 4,5 MPa.
[8 litri di bombole di azoto]
Dispositivo di feedback del segnale (interruttore di pressione): segnale di feedback del segnale di pressione dopo che il gas è stato spruzzato sul pannello di comando dell'estintore.
Valvola unidirezionale: installata tra il tubo e il collettore, il suo scopo è di impedire che un cilindro venga rimosso o spruzzato dopo la spruzzatura quando più cilindri sono collocati insieme.Se si verifica un incendio in una determinata zona di protezione e l'agente antincendio deve essere spruzzato, l'agente estintore scorre dal collettore o ritorna nella bombola che è stata spruzzata.

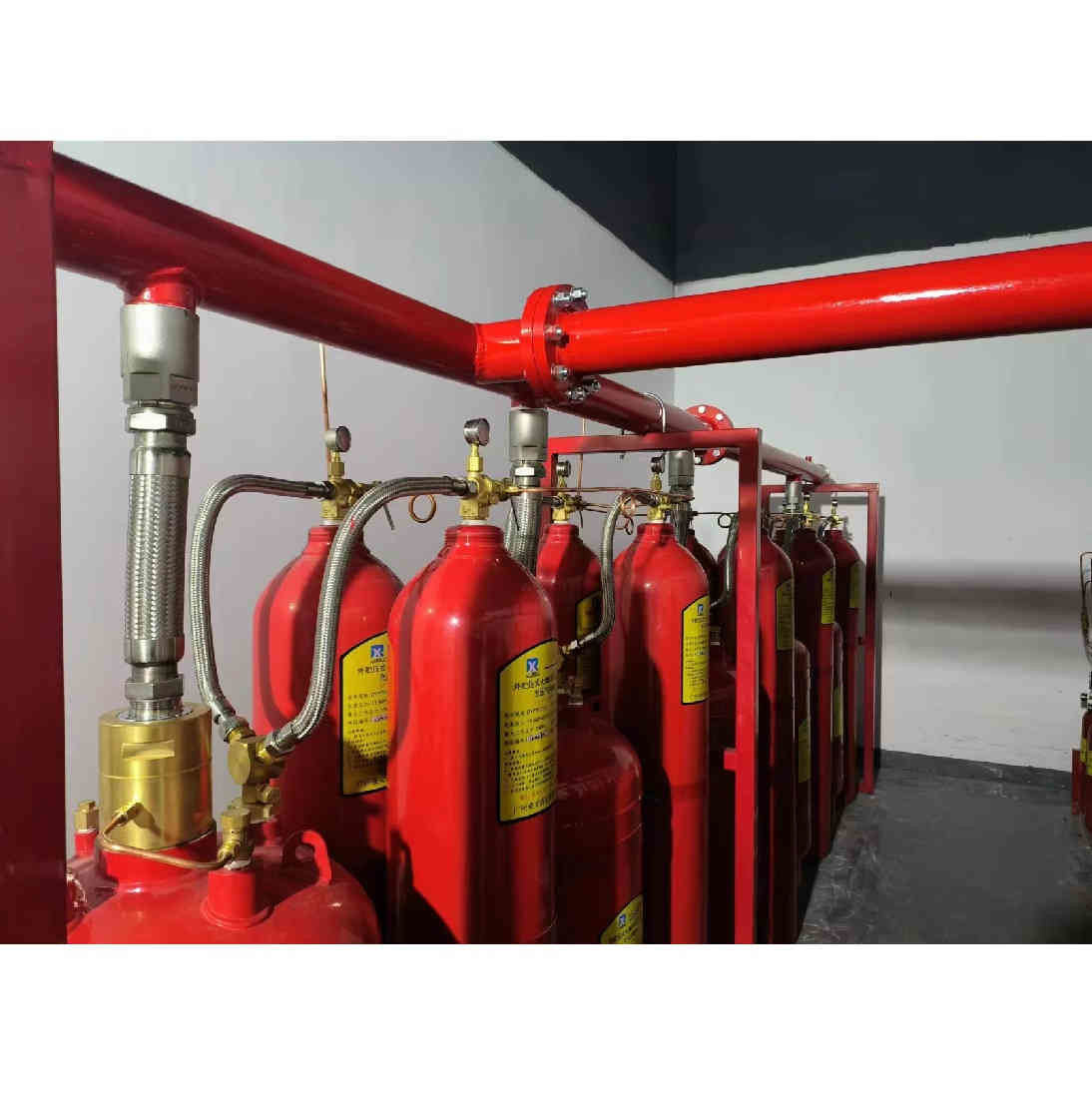

Tubo: utilizzato per collegare la valvola del contenitore e il collettore, trasporta l'agente estintore e riduce le vibrazioni causate dal rilascio dell'agente estintore.
Valvola di sicurezza: installata a un'estremità del collettore, svolge un ruolo di sollievo di pressione sicuro.

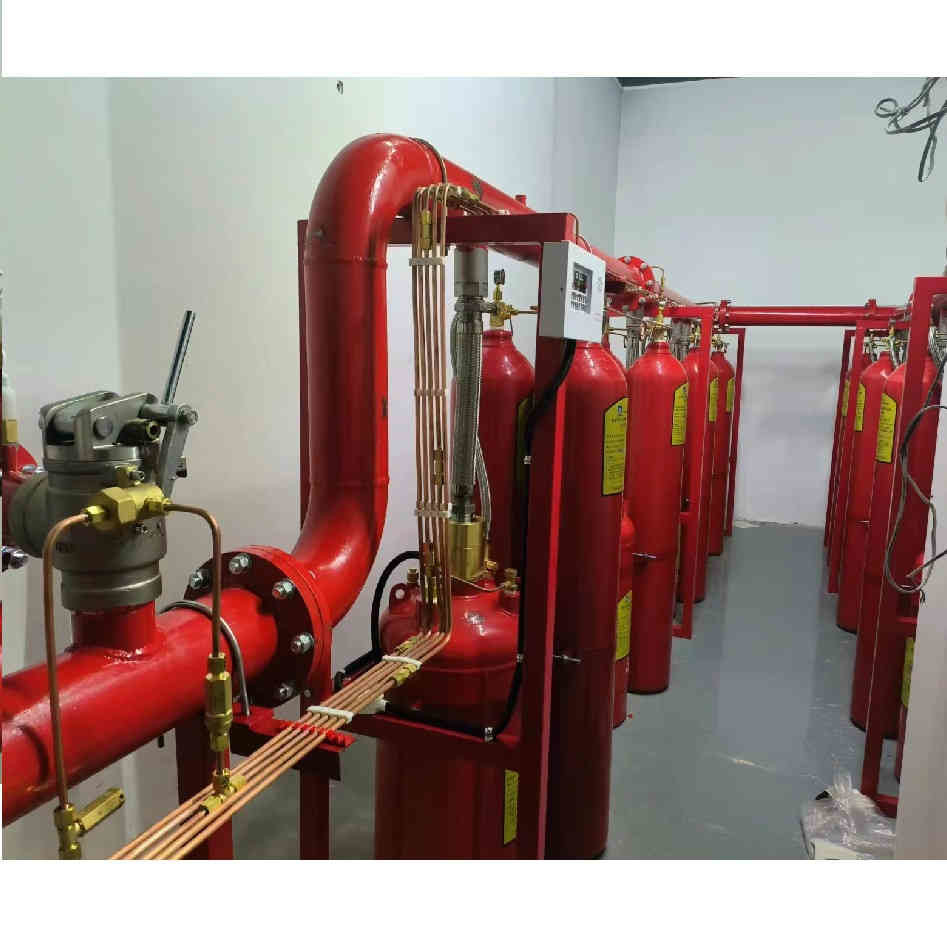

Manifold: installato nel rack per il gruppo di bottiglie, dopo che l'agente estintore di ciascuna bottiglia è stato raccolto nel manifold,viene trasportato nella zona di protezione attraverso la rete di valvole di selezione e di ramificazione di ciascuna zona corrispondente;.
Valvola di selezione: nel sistema di distribuzione combinato,è installato all'inizio del tubo di ramificazione di ciascuna zona di protezione corrispondente per controllare la direzione di flusso dell'agente estintore, al fine di conseguire lo scopo di distribuire l'agente estintore nell'area protetta.
Valvola unidirezionale a gas, utilizzata nel conduttore del tubo di aria del sistema di estinzione combinato per il controllo della direzione del flusso d'aria.
Valvola del contenitore: installata sul flacone estintore, l'agente estintore può essere riempito nel flacone attraverso la valvola del contenitore,e l'agente estintore è sigillato per evitare perditeQuando è necessario spegnere l'incendio, la valvola del contenitore viene aperta per rilasciare l'agente estintore per spegnere l'incendio.
ugello di condotta: utilizzato per trasportare e spruzzare agenti estintori a pressione.
Processo di funzionamento del sistema di estinzione a gas:
